Productpresentatie

Dit is 1 glasvezelkabel van 2 meter met twee Attema AT01 grote GROENE aansluitingen (SC/APC) om een glasvezelapparaat met een GROENE glasvezelaansluiting aan te sluiten op uw glasvezelaansluitpunt (Fiber Termination Unit (FTU)). Bijvoorbeeld op een FRITZ!Box 5690 XGS.

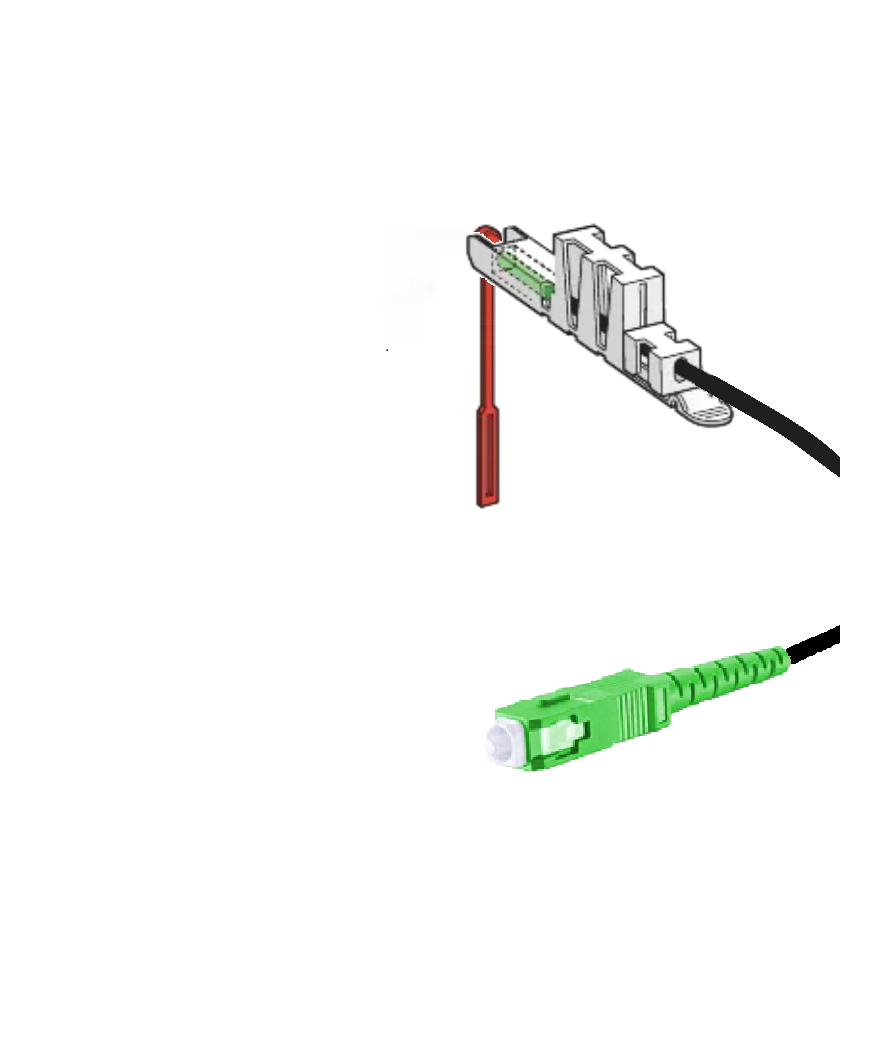

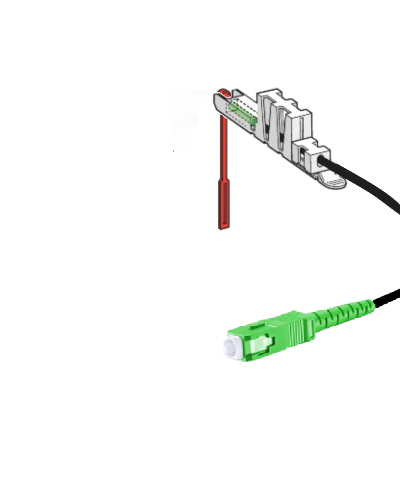

• Glasvezelkabel Attema AT01 met 2 x ATTEMA AT01 GROENE aansluiting (SC/APC)
• Lengte 2 meter

Inhoud van de set:

• Glasvezelkabel Attema AT01 met 2 x ATTEMA AT01 GROENE aansluiting (SC/APC)

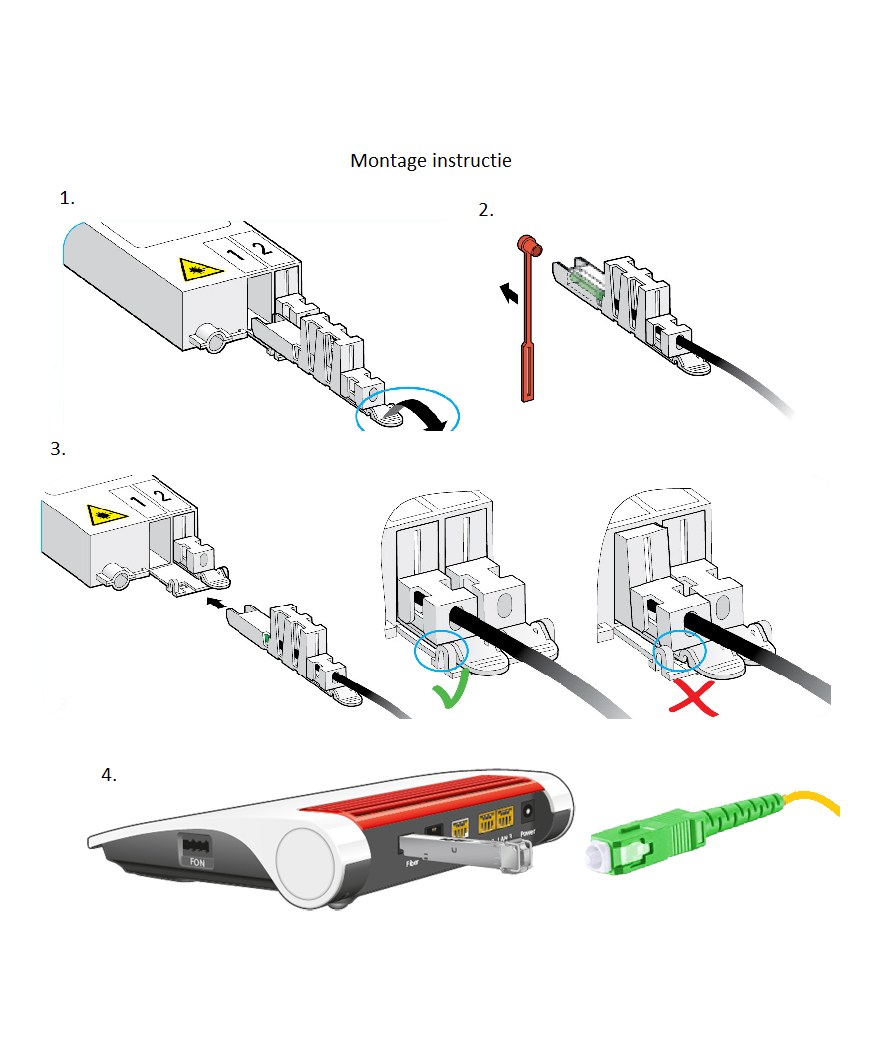

Plaatsingsinstructie

1. Controleer of in de AT01-grondplaat op de muur een AT01-slede is gemonteerd, zo ja, demonteer deze
2. Verwijder van de glasvezelkabel de stofkap aan de kant van AT01-slede met de groene SC-APC glasvezelconnector
3. Plaats de AT01-slede in de AT01-grondplaat
4. Verwijder van de glasvezelkabel de stofkap aan de kant van groene SC-APC glasvezelconnector
5. Verbind de groene SC-APC glasvezelconnector met de apparatuur bijvoorbeeld een FRITZ!Box 5690 XGS
6. Zorg dat de correcte instellingen in de apparatuur staat, eventuele registratie gedaan is en test de internet verbinding

Het kan voorkomen dat de AT01-slede niet goed klikt. Controleer dan het volgende:
1. Controleer in de AT01-slede of het nokje van de groene SC-APC-glasvezelconnector zich aan de juiste zijde bevind (op de afbeelding zit het nokje links)
2. Controleer in de AT01-slede of de groene SC-APC-glasvezelconnector in het midden is gepositioneerd, de afstand tot beide zijden dient gelijk te zijn (zie onderstaande afbeelding)
3. Controleer in de AT01-slede of de groene SC-APC-glasvezelconnector in hoogte gelijk is met de witte bovenzijde (zie onderstaande afbeelding)

De linker (donker) groene SC-APC-glasvezelconnector is goed gepositioneerd, zie pijlen op de linkerzijde, de rechter (licht) groene SC-APC-glasvezelconnector staat iets schuin naar rechts. Het nokje bevindt zich aan de linkerzijde, aan de rechterzijde is dit omcirkeld.
